Walzenbrecher
Der Walzenbrecher ist ein einfacher, kompakter und leichter Brecher für mittlere und feine Zerkleinerung. Er bietet einen breiten Einstellbereich für die Korngröße der Kohlezerkleinerung und verfügt über eine Vorrichtung zur Reparatur verschlissener Walzen. Er ist sehr anpassungsfähig an die Materialfeuchtigkeit und gewährleistet einen reibungslosen Austrag. Das von dieser Brecherserie erzeugte Produkt ist besonders gleichmäßig, und es treten nur sehr selten Phänomene wie zu große Partikel oder Überzerkleinerung auf. Er eignet sich zum Brechen von Kalkstein, Mergelschiefer, Ziegeln, Schlacke, Klinkerfeldspat, Koks usw. und ist besonders geeignet für die Rohkohleaufbereitung vor dem Ofen und die Vorzerkleinerung vor der Klassierung in der metallurgischen Industrie.
Zu diesem Typ gehören Doppelwalzenbrecher der Serie 2PG und Vierwalzenbrecher der Serie 4PG.

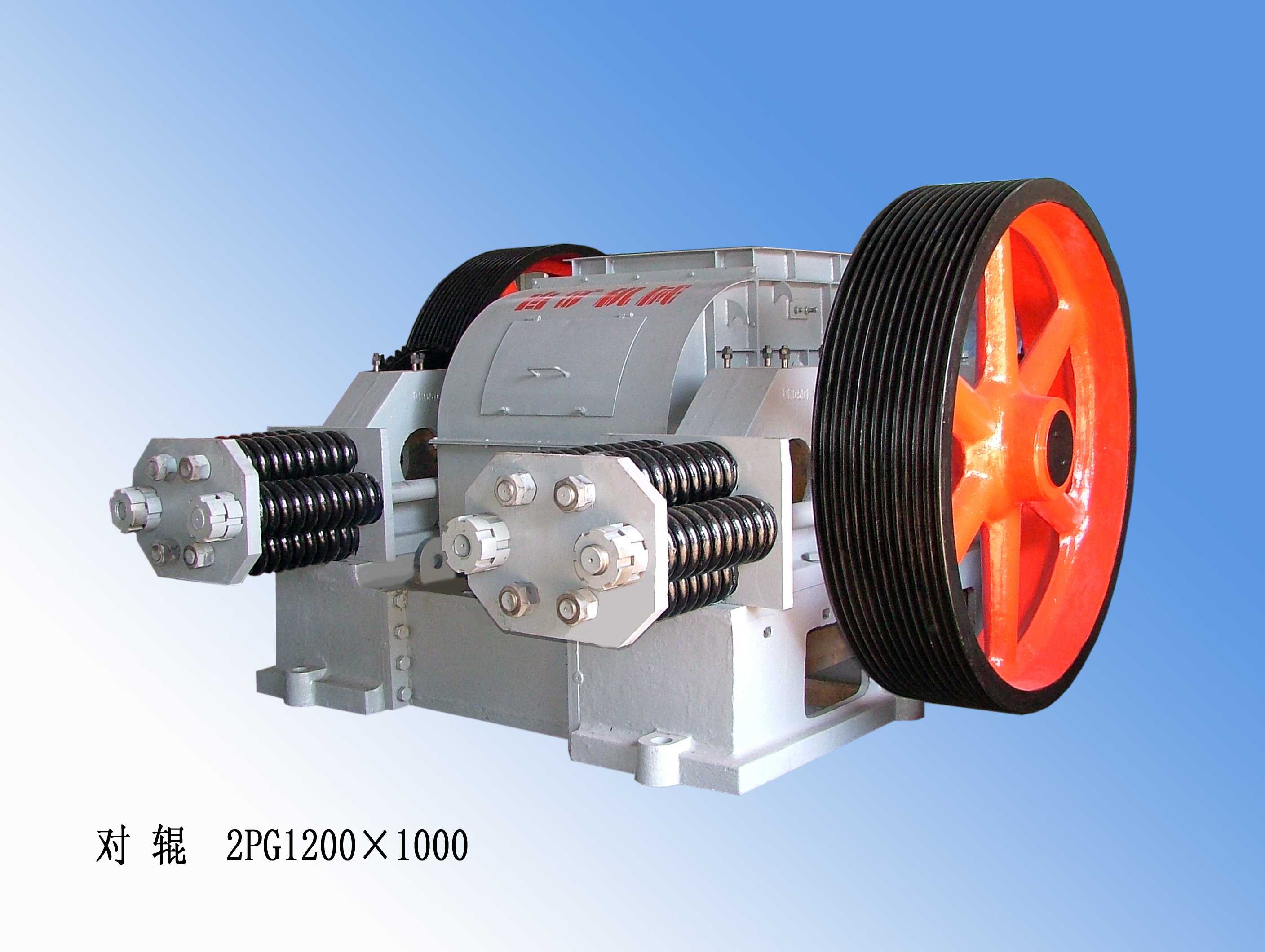

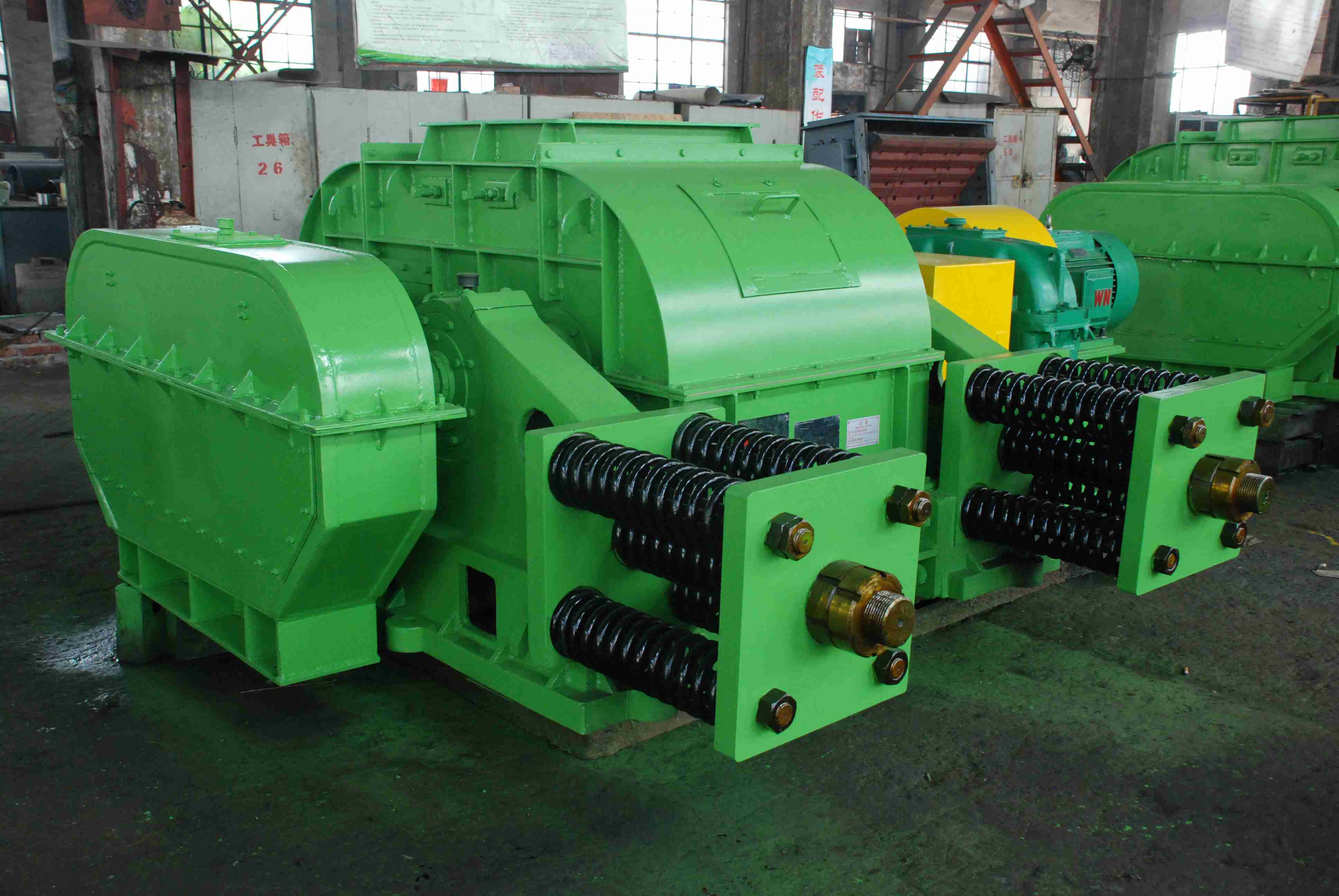

2PG Doppelwalzenbrecher
Hauptmodelle: 2PG400x250, 2PG610 x 400, 2PG750 x 500, 2PG750 x 700, 2PG750 x 1000, 2PG900x 900, 2PG1000x800, 2PG1200 x 1000 und so weiter.
| Spezifikationen (mm) | Korngröße am Einlass (mm) | Korngröße des Austrags (mm) | Zerkleinerungskapazität (t/h) | Revolution (U/min) | Gewicht (kg) | Motor | Abmessungen (L×B×H) | |
| Typ | Leistung | |||||||
| 400×250 | 32 | 0-8 | 10. Mai | 200 | 1100 | Y160-6 | 11 | 1450×1250×830 |
| 610×400 | 85 | 0-30 | 13-40 | 75 | 3700 | Y225M-6 | 30 | 3545×1700×815 |
| Technische Parameterspezifikationen | Korngröße am Einlass (mm) | Entladungsverstärkungsgröße (mm) | Kapazität t/h | Leistung kW |
Walzenumdrehung U/min | Gewicht T |
| Φ450×500A | 0-100 | 0-25 | 20 | 11 | 64 | 3.2 |
| 0-200 | 0-50 | 35 | ||||
| 0-75 | 45 | |||||
| 0-100 | 55 | |||||
| Φ600×750 | 0-300 | 0-50 | 60 | 22 | 50 | 6.95 |
| 0-75 | 80 | |||||
| 0-600 | 0-100 | 100 | ||||
| 0-125 | 125 | |||||
| Φ900×900 | 0-800 | 0-100 | 125 | 30 | 37.5 | 13.27 |
| 0-125 | 150 | |||||
| 0-150 | 180 | |||||
| Φ900×900 Nicht standardkonform | 0-300 | 0-110 | 250 | 55 | 65.5 | 12.603 |
| Φ500×1500 | 0-300 | 0-50 | 200-350 | 2×37 | 48 | 12.2 |
| Φ1000×1500 | 200 | 50 | 200 | 75 | 60 Antriebswalze 50 Abtriebswalze | 26.553 |
| Φ625×3020 | ≤300 | 50 | 400 | 2×160 | 78 | 23.8 |

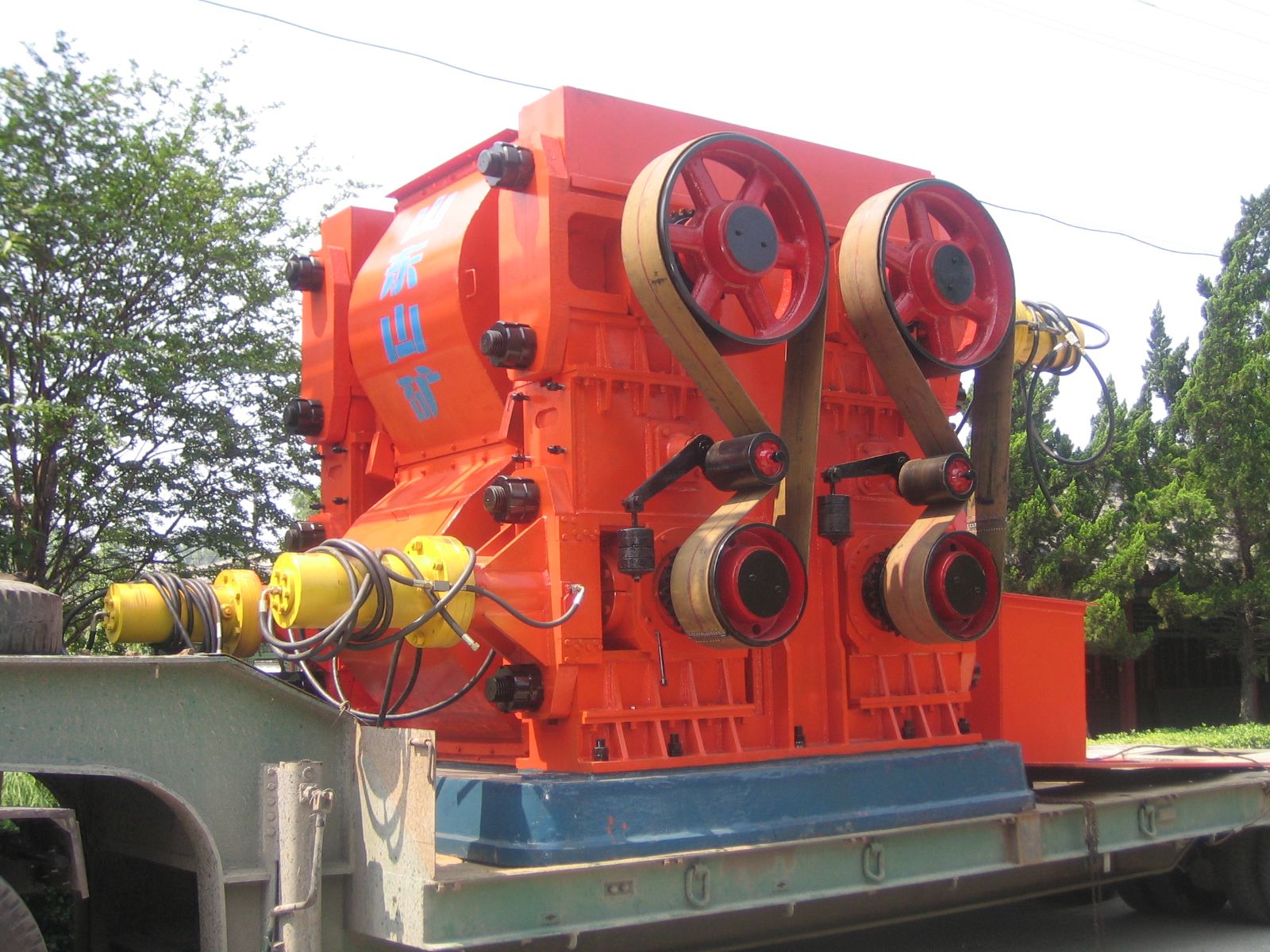

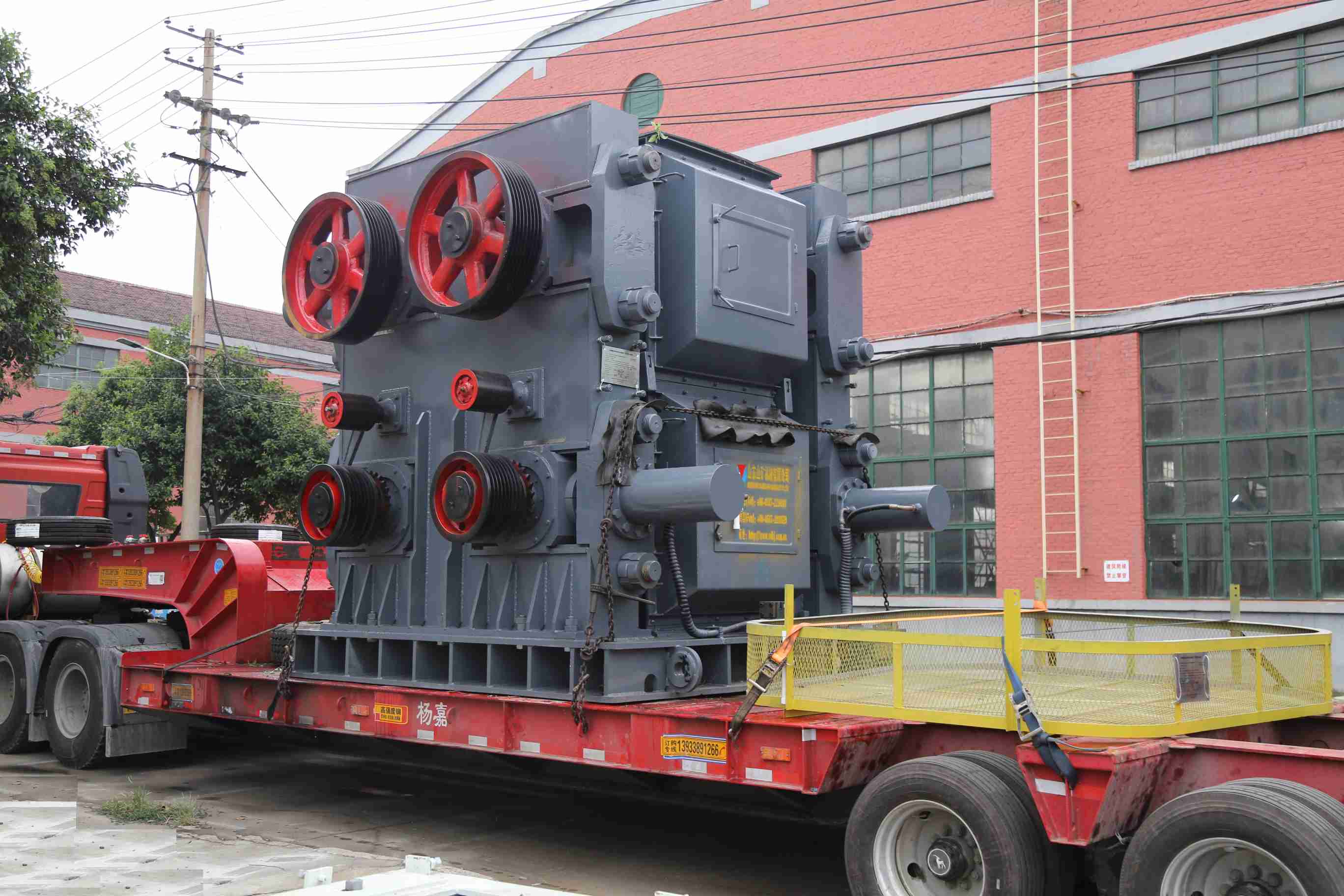

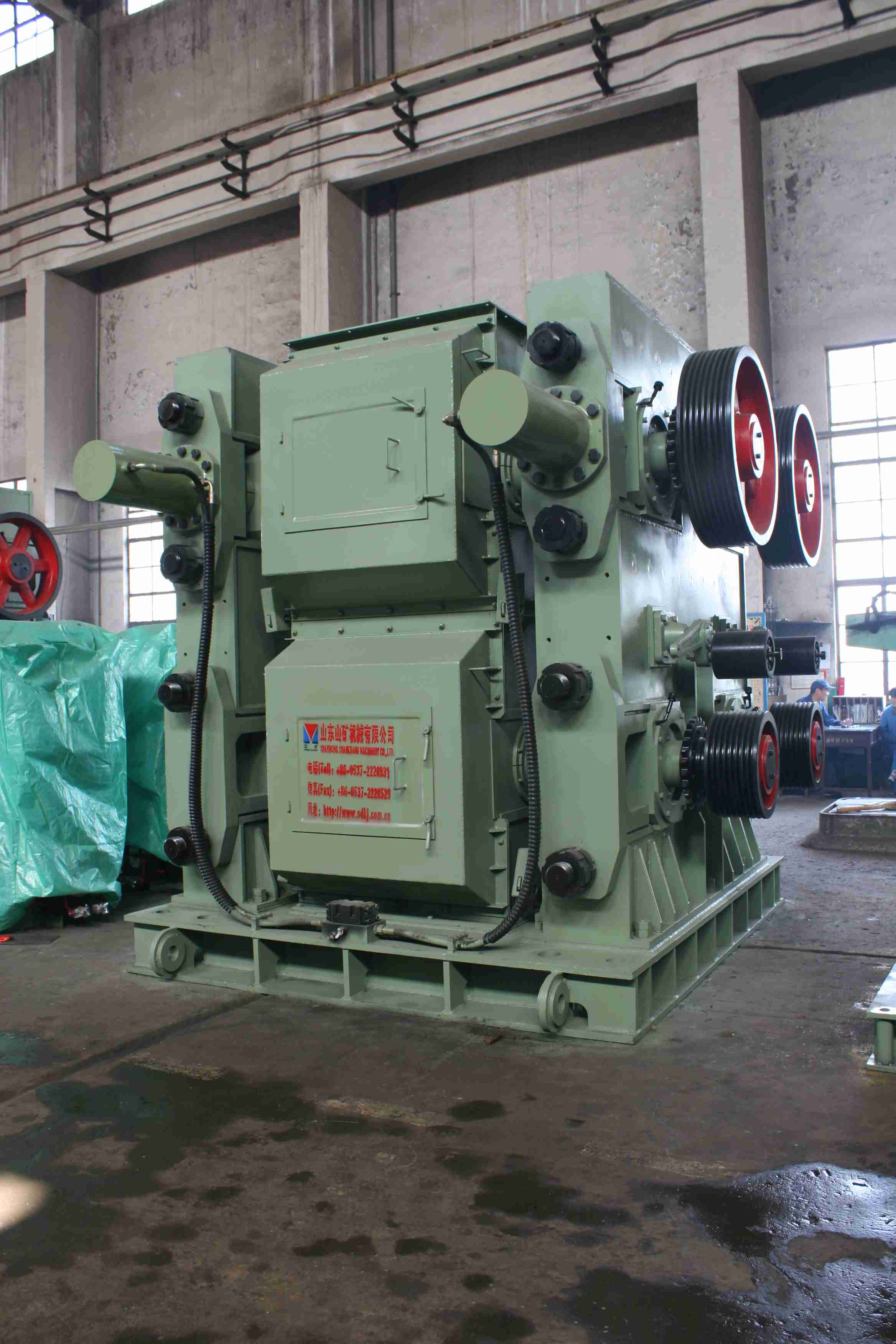

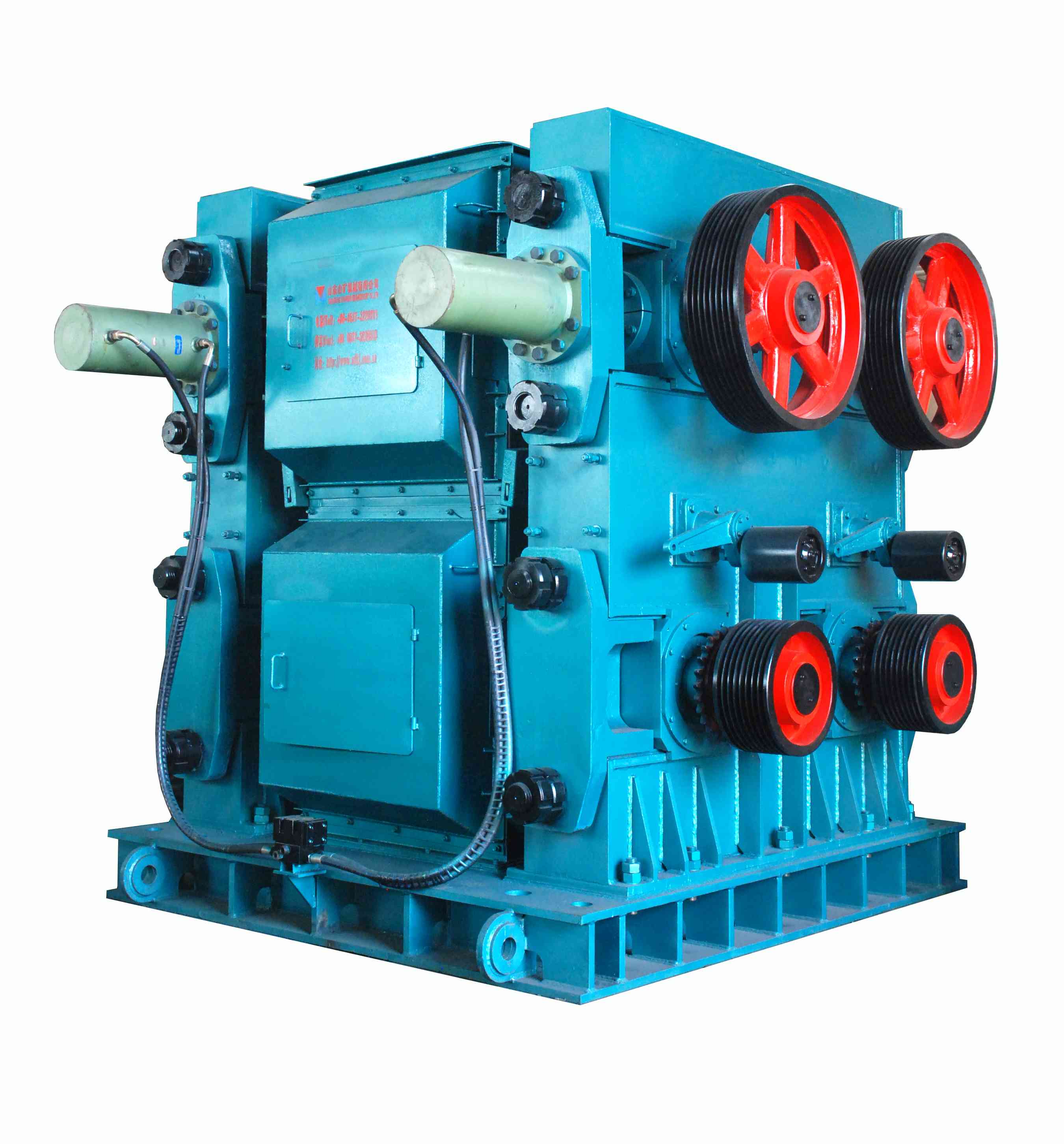

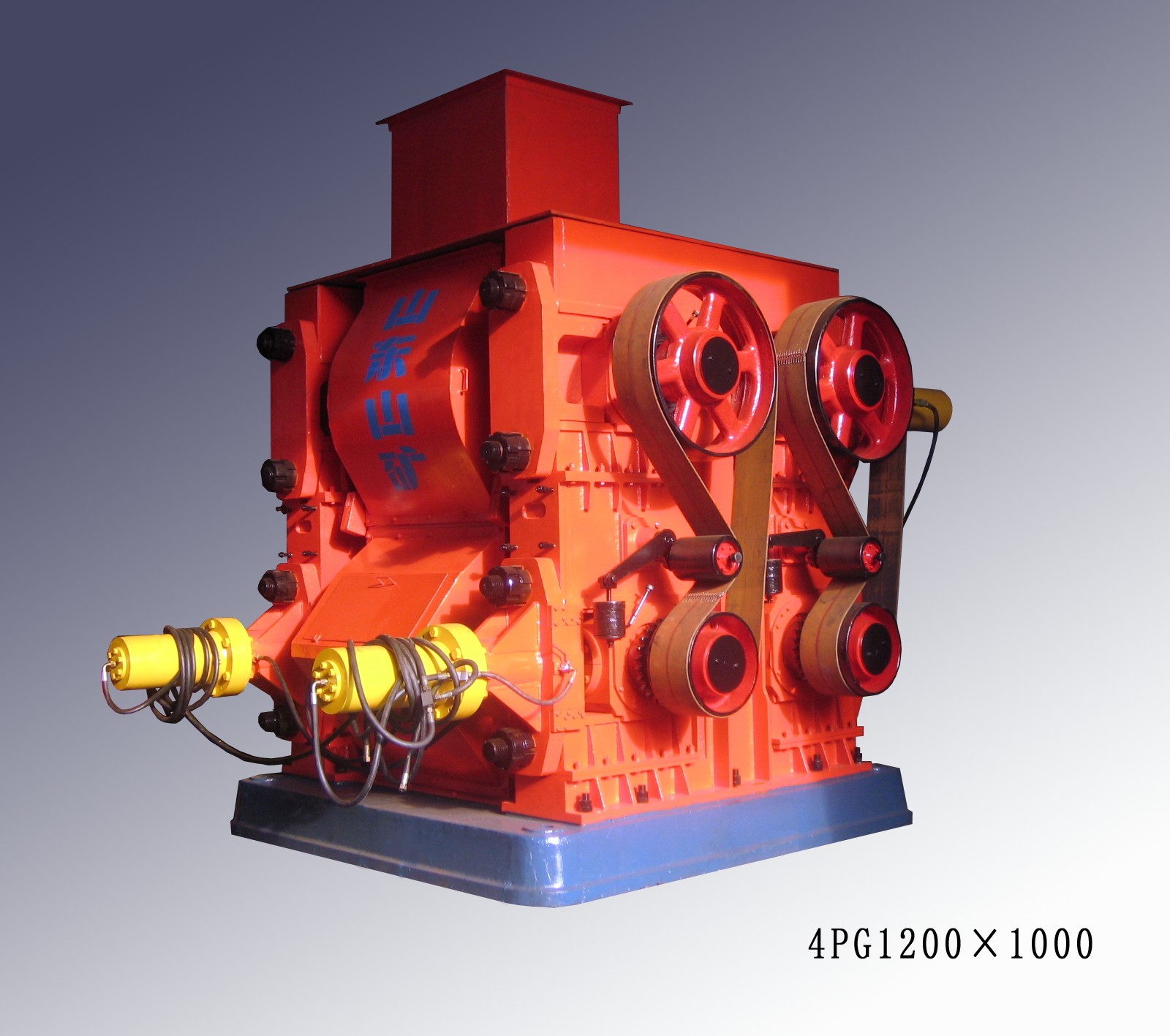

Vierwalzenbrecher der Serie 4PG
Hauptmodelle: 4G900 x 700, 4G1000 x 900, 4PG1200 x 1000 usw.
| Zerkleinertes Material Zerkleinern von Materialien |
Mittelharte Erze, Koks, Kalkstein, Schlacke, Klinker usw. Mittelhartes Material, Erz, Gestein, Kalksteinschlacke, gelöschter Kalk usw. |
|||
| Produktivität (v/h) Kapazität |
Wenn der obere Rollenabstand 40 mm und der untere Rollenabstand 10 mm beträgt Das obere Walzenspiel beträgt 40 mm, das untere Walzenspiel 10 mm. |
≈18 | ||
| Wenn der obere Rollenspalt 10 mm und der untere Rollenspalt 2 mm beträgt Das obere Walzenspiel beträgt 10 mm, das untere Walzenspiel 2 mm. |
≈16 | |||
| Zuführungsgröße (mm) Futterkorngröße |
Bei einem oberen Walzenspiel von 40 mm beträgt das obere Walzenspiel 40 mm. | ≈100 | ||
| Wenn das obere Walzenspiel 10 mm beträgt, beträgt das obere Walzenspiel 10 mm. | ≈40 | |||
| Elektromotor Motor |
Modell Typ |
Wird für die obere Antriebsrolle verwendet | YD250M-12/6 | |
| Wird für die Antriebswalze verwendet | Y225M-6 | |||
| Leistung Leistung |
Beim Bremsen | Obere Rolle | 24 | |
| Untere Rolle | 30 | |||
| Beim Schneiden | 15 | |||
| Drehzahl (U/min) | Beim Brechen | 990 | ||
| Schneiden | 490 | |||
| Walzengeschwindigkeit beim Zerkleinern Drehzahl der Walze beim Bremsen |
Obere Antriebswalze und obere Abtriebswalze | 96 | |
| Obere Antriebsrolle und untere angetriebene Rolle | 173 | ||
| Walzengeschwindigkeit beim Grasmähen (U/min) Drehzahl der Walze beim Schneiden |
Obere Antriebswalze und obere Abtriebswalze | 51 | |
| Untere Antriebsrolle und untere angetriebene Rolle | 51 | ||
| Untersetzungsgetriebe für oberes Antriebsrad | ZQ50-10 II | Nennübersetzungsverhältnis i=10 | |
| Untersetzungsgetriebe für unteres Antriebsrad | ZD30-10 Ⅰ | Nennübersetzung i = 5,6 | |
| Gesamtgewicht (kg) Gewicht |
2800 | ||
| Abmessungen der Haupteinheit Abmessungen (mm) |
(Länge × Breite × Höhe) (L×B×H) 3150×1980×3147 | ||
